調光開關的配線是一項能大幅提升居家氛圍、同時兼顧節能效率的實用技能。無論你想營造溫馨夜晚的情境，或只是需要更靈活地控制工作空間的亮度，了解如何正確配線調光開關，都能幫你打造更理想的燈光場景。雖然一開始看起來有點複雜，但本指南會把流程拆解成容易上手的步驟，即使是新手也能安心完成這個有成就感的 DIY 專案。
除了帶你完成調光開關的基本安裝，我們也會深入重要的安全要點，確保你的專案又穩又安全。處理電線時安全至上，懂得正確使用工具與接線方式，能避免意外與不必要的損失。我們還會說明「三路調光」的配線重點，讓你能在多個位置控制同一盞燈，特別適合走廊或大空間。有了這些知識，你不只能強化功能，也能提升家中的美感層次。
最後，萬一過程中遇到小狀況別緊張！文末準備了常見問題的除錯技巧，幫你快速排解調光配線的疑難雜症。看完這份完整指南，你會發現調光開關配線不只做得到，還是升級生活空間的一種有趣方式。準備好用更靈活的燈光點亮你的家了嗎？開始吧！
如何配線調光開關：簡易入門
在家中加裝調光開關，能立刻提升空間氛圍並節省能源。把一般開關換成調光開關，是很適合的 DIY 專案；只要依照指引，多半 約 15 分鐘 就能完成。以下是簡單易懂的步驟指南。
需要準備的工具：
- 調光開關（Dimmer Switch）：依需求選擇（例如單極 Single Pole 或三路 3-Way）。
- 測電筆／電壓測試器（Voltage Tester）：作業前確認電源已關閉。
- 螺絲起子（Screwdriver）：拆裝面板與固定開關。
- 線帽（Wire Caps）：安全連接電線。
- 額外電線（Additional Wire）：必要時用於正確接線。
步驟說明：
關閉電源
– 先在配電盤關閉對應迴路，再用測電筆確認現有開關處已無電。這是最關鍵的安全步驟。
拆除舊開關
– 旋開螺絲，將原有開關自接線盒取出。
辨識電線
一般顏色與功能如下：
• 黑色（Black）：火線或負載輸入（Live / Load input）
• 白色（White）：中性線（Neutral）
• 紅色（Red）：旅客線／傳輸線（Traveler，常見於三路）
• 裸銅線（Bare Copper）：接地線（Ground，若有）

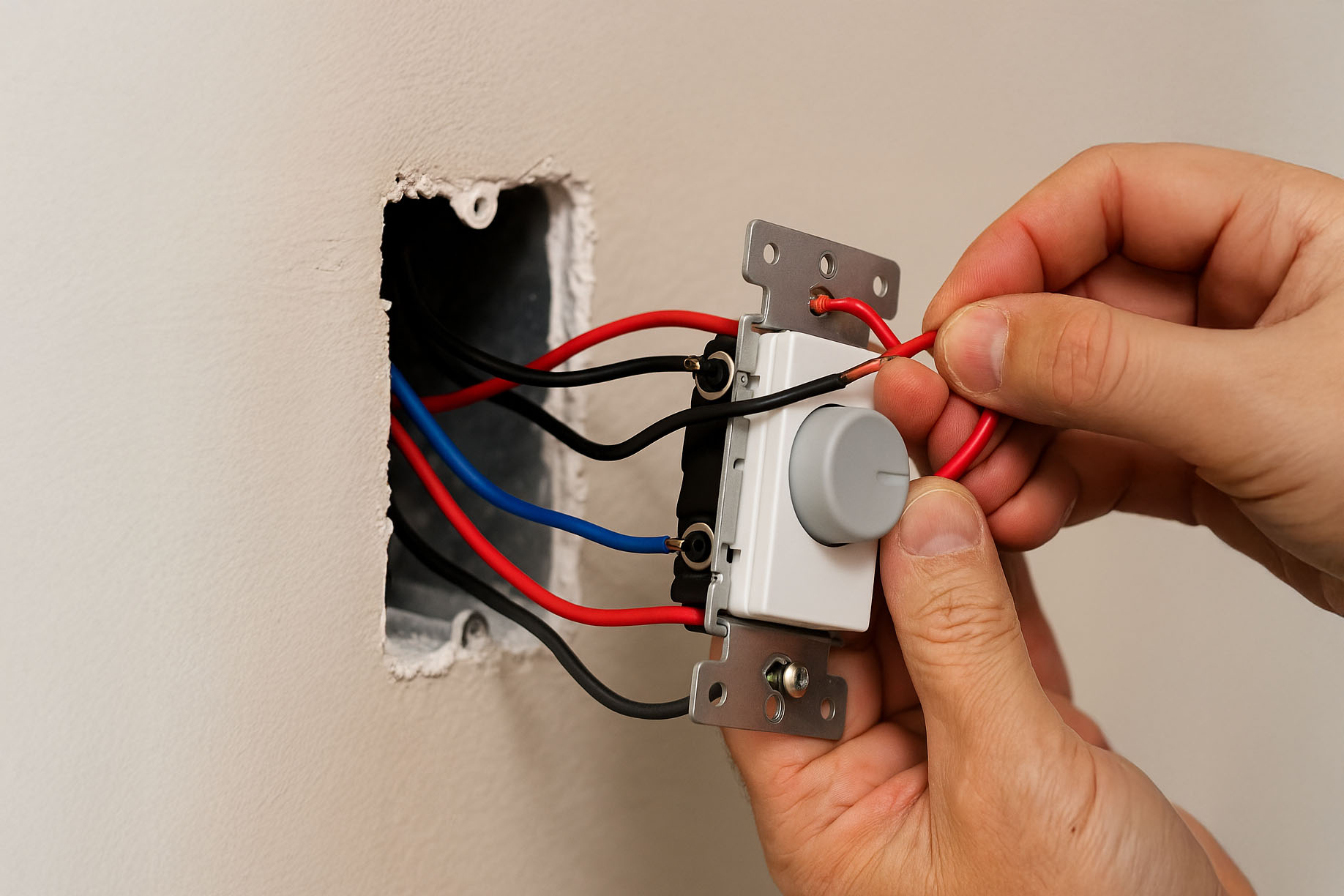

連接調光開關
– 依照產品附帶的配線圖操作。基本布局如下：
• 單極（Single Pole）：電源火線（黑）接調光器的輸入端；輸出端接通往燈具的黑線；白線彼此對接（中性線併接）。
• 三路（3-Way）：將兩條旅客線（多為紅線）接上調光器對應端子；未使用的線請確實封帽。
固定接點
– 使用線帽完整覆蓋接點並鎖緊，確保安全與導通可靠。
安裝調光開關
– 輕推導線入盒，將調光開關鎖固於接線盒中。
恢復電源
– 重新送電並測試調光是否正常運作。
常見調光開關類型：
| 調光開關類型 | 描述 | 最適用情境 |
|---|---|---|
| 單極（Single Pole） | 在單一位置控制單一燈具。 | 一般住宅最常見 |
| 三路（3-Way） | 可在兩個位置控制同一燈具。 | 走廊或大型房間 |
| 智慧型（Smart） | 可透過 App 或語音遠端控制。 | 具智慧家居系統的現代住宅 |
相容性注意事項：
- 請確認調光器與你使用的燈泡 彼此相容。例如：
– 相容：白熾燈、鹵素燈、以及後沿（Trailing-Edge）可調光 LED。
– 不相容：前沿（Leading-Edge）可調光 LED、內建調光的智慧型 LED、以及 低壓燈具（若無合適驅動器）。
若不確定燈泡相容性，請查閱產品規格或諮詢專業人士。
Greattop 系列速配指南 — 選對你的 Dimmer
| Greattop 系列 | 控制方式 | 發揮所長的場域 | 快速提示 |
|---|---|---|---|
| Triac Dimmer | 相位切割（後沿／前沿） | 住宅、LED 改裝 | 最通用；務必檢查 LED 相容名單 |
| 1–10V Dimmer | 類比電壓 | 辦公室、會議室 | 多燈群組需亮度一致時最好用 |
| PWM Dimmer | 脈衝寬度調變 | 零售展示、工業 | 低頻閃觀感佳，低亮度下 CCT 穩定 |
| Bluetooth Dimmer | 無線／App 控制 | 智慧宅、倉儲 | App 情境 + 牆面控制；多入口空間很實用 |
延伸瀏覽： Triac 調光器 · 1–10V 調光器 · PWM 調光器 · Bluetooth 調光器
照著上述步驟，你就能成功完成調光開關配線，並更自由地打造理想光氛圍。盡情享受為各種場合調整亮度的彈性吧！
調光開關配線的安全重點
進行調光配線時，安全永遠是第一順位。以下是任何人都能遵循的核心守則，確保安裝過程安全順利：
- 關閉電源：開始前務必先關閉該區域的斷路器，避免觸電風險。
- 使用測電筆：斷電後再用測電筆確認導線確實無電，避免誤觸帶電導線。
- 認識線色：熟悉電線顏色與功能。在臺灣常見標示：黑＝火線、白＝中性線、綠／黃＝接地。
美國讀者注意： 北美常見配色為 黑／紅＝Hot（火線）、白＝Neutral（中性）、綠或裸銅＝Ground（接地）。請依所在地法規與器材說明操作。
- 遵循原廠說明：每款調光器都有專屬安裝指引。
- 檢查燈泡相容性：並非所有燈泡都能與調光器配合。白熾與鹵素多半相容；前沿式可調光 LED 容易引發閃爍，務必事先確認。
- 工具到位：螺絲起子、線帽、備用線材等，工具齊全更安全高效。
- 接點確實：所有接點要鎖緊並以線帽覆蓋，避免打火或電氣火災。
- 避免過載：總瓦數不可超過調光器額定值。
- 不確定就諮詢：有任何不清楚之處，請諮詢合格電工。
- 測試與驗證：恢復供電後，確認調光平順且無閃爍。
三路調光配線：重點與流程
三路調光一開始看似複雜，但只要方法正確、工具備妥，就能順利完成。以下是應注意的要點與步驟。
需要準備：
- 測電筆
- 螺絲起子
- Illumino 調光器或其他相容品牌
- 備用線帽（以防萬一）
- 適長度的白線 2 段
基本步驟：
關閉電源：先在斷路器關閉該迴路，確保安全。
辨識導線：
- 黑（Black）：AC 火線或負載輸入
- 白（White）：AC 中性線
- 紅（Red）：旅客線（Traveler）
- 裸銅（Bare copper）：接地（若有；本案例可能不接）
連接調光器：
- 調光器需安裝在其中一端，常見於有「黑－黃－黃」走線的一側（多為遠端位置）。
- 注意：同一電路不可同時接兩個三路調光器，否則易造成短路。請使用 一顆調光器＋一顆一般三路開關 的組合。
外接開關相容性：
- 一般撥桿開關（toggle）或瞬壓開關（momentary）通常可用；避免用另一顆調光器當外接開關。
燈泡相容性：
- 最佳：白熾、鹵素、後沿（Trailing-Edge）可調光 LED。
- 常見不相容：前沿（Leading-Edge）可調光 LED、未配合驅動的低壓燈具、以及自帶調光的智慧燈泡。
配線對照表：
| 線色 | 功能 | 接點 |
|---|---|---|
| 黑（Black） | AC 火線或負載輸入 | 調光器的 Live 端子 |
| 白（White） | AC 中性線 | 調光器的 Neutral 端子 |
| 紅（Red） | 旅客線（Traveler） | 兩端開關的 Traveler 端子彼此相連 |
| 裸銅（Bare） | 接地（若有） | 調光器的 Ground 端子 |
智慧調光選項：
也可選擇智慧型調光器，可透過 Bluetooth 控制；一端只需有線調光器，另一端以無線方式控制，減少複雜佈線，特別適合需要多點控制的空間。
調光配線的常見疑難排解
調光配線偶爾會遇到狀況，但別怕！照著以下檢查清單走，你就能快速定位並解決問題。
- 檢查 LED 相容性
- 看什麼： 你的 LED 是否與調光器相容？
- 常見狀況： 低亮時閃爍。
- 解法： 改用後沿（Trailing-Edge）可調光 LED；避免前沿或非調光版 LED。
- 檢查接線
- 看什麼： 鬆脫或接錯端子。
- 解法： 重新核對線色與端子，鎖緊線帽。
- 量測電壓
- 看什麼： 開關處是否有電。
- 解法： 檢查斷路器、排除佈線故障。
- 調光負載匹配
- 看什麼： 總瓦數是否落在額定範圍內。
- 解法： 減少燈具數量或改用更高額定之調光器。
- 三路配對是否正確
- 看什麼： 是否為「一顆調光器＋一顆三路開關」的正確組合。
- 解法： 嚴格依原廠配線圖實作。
- 調光器類型是否合拍
- 看什麼： 一般型／智慧型／特定協定（1–10V、PWM、Triac）是否與燈具／驅動器相容。
- 解法： 讓調光器與燈具／驅動器類型一一對上。
- 遙控相關問題
- 看什麼： 電池與配對狀態。
- 解法： 換新電池並重新配對。
常見問題對照表
| 問題 | 可能原因 | 解決方式 |
|---|---|---|
| 低亮閃爍 | LED 與調光器不相容 | 改用後沿式可調光 LED |
| 無電、無反應 | 迴路跳脫或佈線問題 | 重新合上斷路器／重檢佈線 |
| 調光器不動作 | 接線錯誤 | 核對線色與端子 |
| 調光器過載 | 超出額定瓦數 | 減少燈具或更換高額定調光器 |
| 遙控失效 | 電池沒電或未配對 | 更換電池並重新配對 |
結語
掌握調光開關配線，能明顯升級居家光氛與控制感。照著本文的步驟，你可以有效率地把一般牆壁開關，無痛升級為調光系統。記得把安全放在第一位：關閉電源、用測電筆確認、接點確實；再來就是確保調光器與燈泡（尤其是 LED）之間的相容性，避開惱人的閃爍與異常。
若你想挑戰更進階的應用，三路調光能帶來多點控制的彈性；只要遵循重點並留意常見誤區，就能順利完成。安裝後如遇狀況，依除錯清單逐一檢查，能大幅縮短排障時間。
快速選配指南： 住宅多半適合 Triac；辦公／教室講求一致亮度與群組控制，首選 1–10V；零售與工業空間重視低頻閃與穩定色溫，建議 PWM；智慧宅與倉儲動線複雜、需要多點情境控制時，選 Bluetooth 最彈性。
延伸瀏覽： Triac · 1–10V · PWM · Bluetooth —— 若不確定怎麼選， 歡迎與我們聯繫，快速幫您選定方向。
